AVLUFTHUV är en VÅV-enhet som enkelt kan läggas till i byggnaden. Enheten ersätter den gamla utblåsdiffusoren. AVLUFTHUV placeras på byggnadens vattentak, ovanpå en stödpipa eller en stödstruktur. Underhållet av avlufthuv utförs via en servicelucka som öppnas uppifrån. Frånluftskanalerna kan sotas genom avlufthuven.

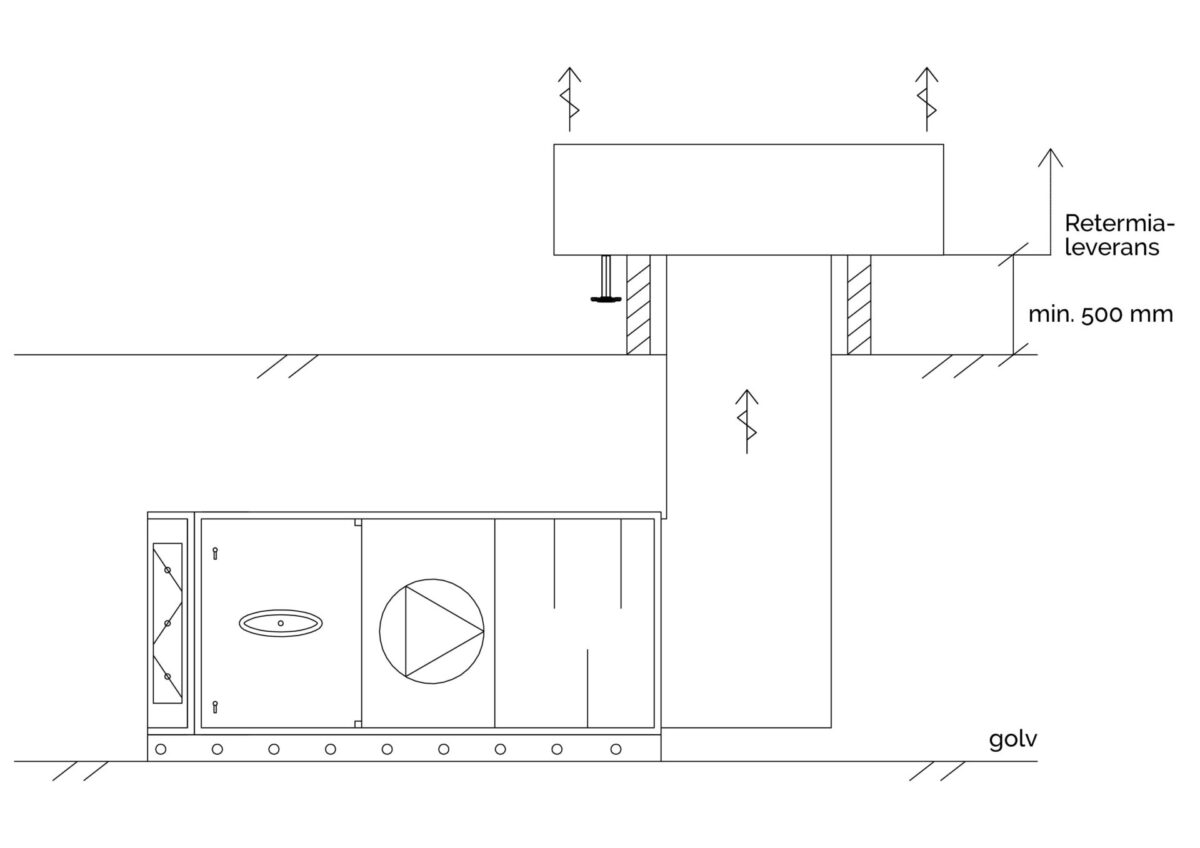

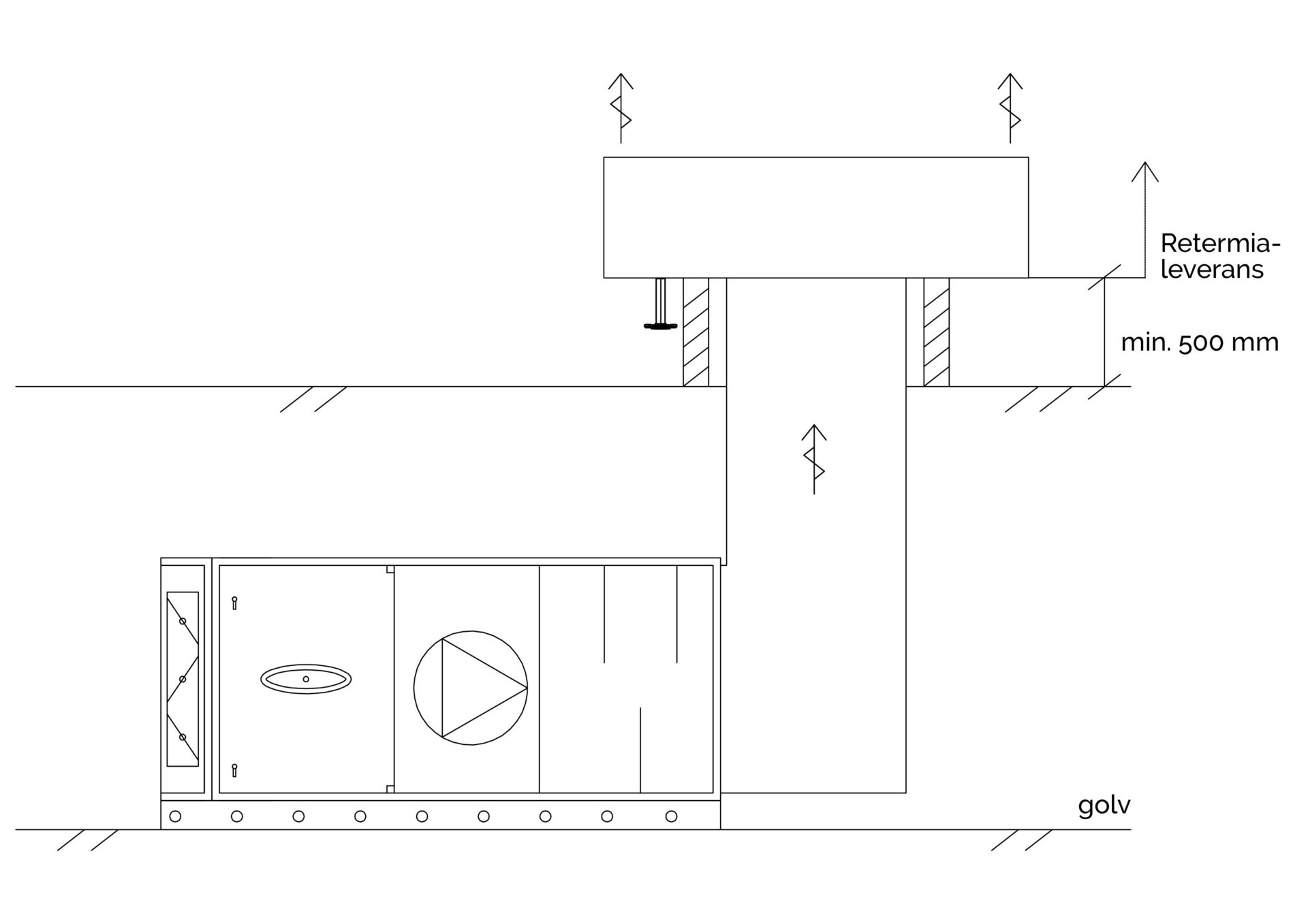

Placering av en avlufthuv på taket.
Fördelar
- Lätt att lägga till ventilationssystemet i en befintlig byggnad. Avlufthuv ersätter den gamla utblåsdiffusorn.
- Fläktens värmeproduktion återvinns i VÅV-systemet. Avlufthuven är placerad på trycksidan av frånluftsfläkten. Sparar utrymme i ventilationsrummet och möjliggör ljuddämpning. Eftersom frånluftsfläkten eller frånluftsaggregatet är placerad inne i byggnaden kan en ljuddämpare installeras på fläktens trycksida om det behövs.
- Lågt tryckfall på luftsidan. Effektiv värmeåtervinning utan att slösa med el.
- Linjär värmeöverföringsförmåga som funktion av luft- och vätskeflöde. Möjliggör gemensam värmeåtervinning och/eller kylning för flera tilluftsaggregat med lågt luftflöde.
Mått, struktur och funktion
De yttre måtten på AVLUFTHUV bestäms av luftflöde och tillgängligt utrymme. För detaljerad information om VÅV-enheten, se de projektspecifika dimensioneringsdokumenten.
Värmeöverföringsytan är böjd i en U-form, vilket ökar värmeväxlarens ytarea. Nålytan fungerar som ett G3-förfilter.
Nålvärmeväxlarens nålar är av aluminium, rören är av aluminium eller koppar och samlingsrören är av koppar. Nålrören är utrustade med interna turbulatorer för att förbättra värmeöverföringen på vätskesidan. Luften leds genom nålvärmeväxlaren. Vätskan i nålröret kyler luften.
AVLUFTHUVEN kan också tillverkas av färgad plåt. Vid behov kan nålvärmeväxlare korrosionsskyddas.
Preliminärt val av utrustning
Nedan finns en tabell med ungefärliga mått och vikter. Andra yttermått än de som visas i tabellen är också möjliga. För detaljerad information om VÅV-enheten, se de projektspecifika dimensioneringsdokumenten.
Avlufthuvens yttre mått | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
luftvolym l/s | bredd mm | längd mm | höjd mm | vikt kg | |||||||||||||||
300-650 | 1850 | 1850 | 350-600 | 100-200 | |||||||||||||||
650-1400 | 2000 | 2000 | 400-700 | 150-300 | |||||||||||||||
1400-2000 | 2100 | 2200 | 500-1000 | 200-500 | |||||||||||||||
2000-4000 | 2300 | 2550 | 700-1200 | 300-700 | |||||||||||||||
Underhåll
Nålvärmeväxlare rengörs genom dammsugning och med hjälp av en högtryckstvätt.
Underhåll av avlufthuven utförs via en servicelucka som öppnas uppifrån. Frånluftskanalerna kan sotas genom VÅV-enheten. Enheten är utrustad med ett uppsamlingstråg och dräneringsanslutningar.
Avlufthuven är placerat på byggnadens vattentak på en stödpipa
av konstruktionsmaterial eller en stödkonstruktion. Underhåll av avlufthuven sker
genom en servicelucka som kan öppnas uppifrån.
