RETCARE IN S är en serie energieffektiva tilluftsaggregat för inomhusbruk för luftflödesområdet
0,5-3 m³/s.
RETCARE IN S tilluftsaggregat är kompakt och kräver minimal golvyta.

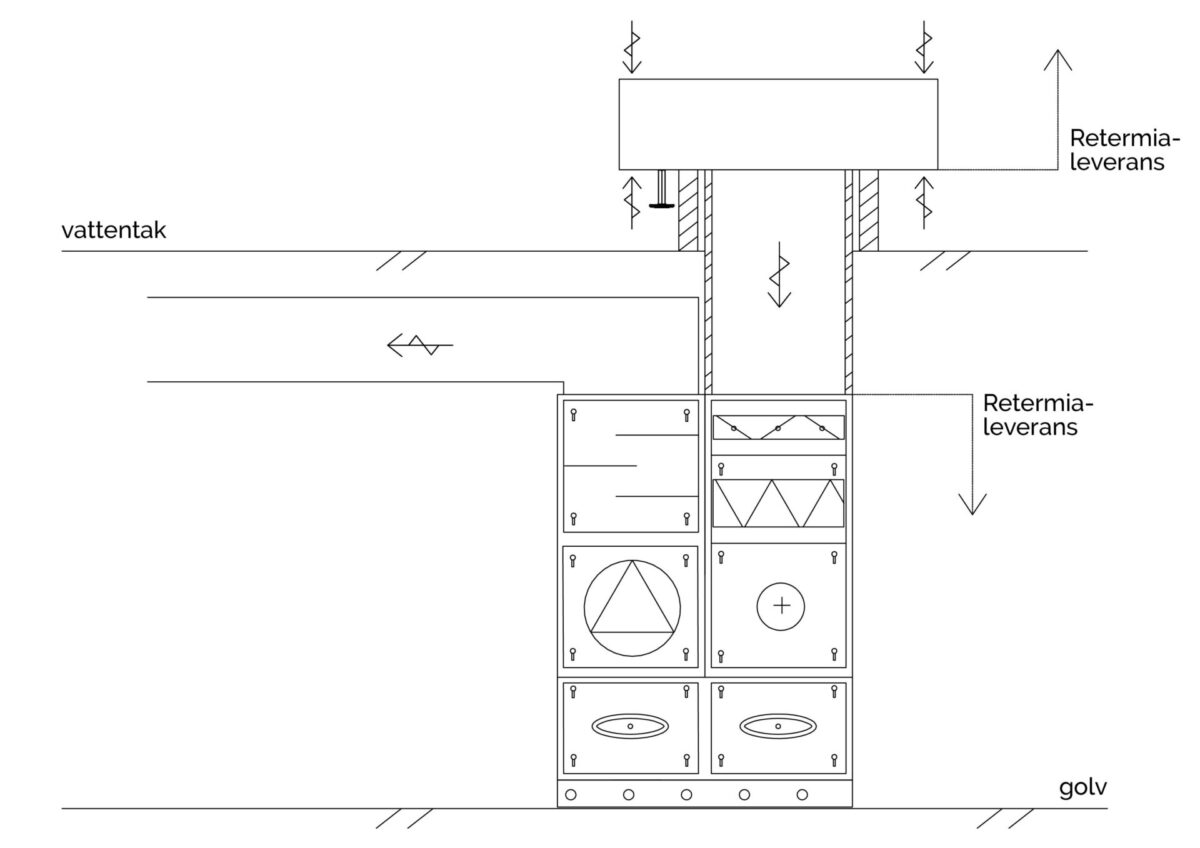

Installationsprincip för tilluftsaggregatet RETCARE IN S när VÅV implementeras med en luftintagshuv.

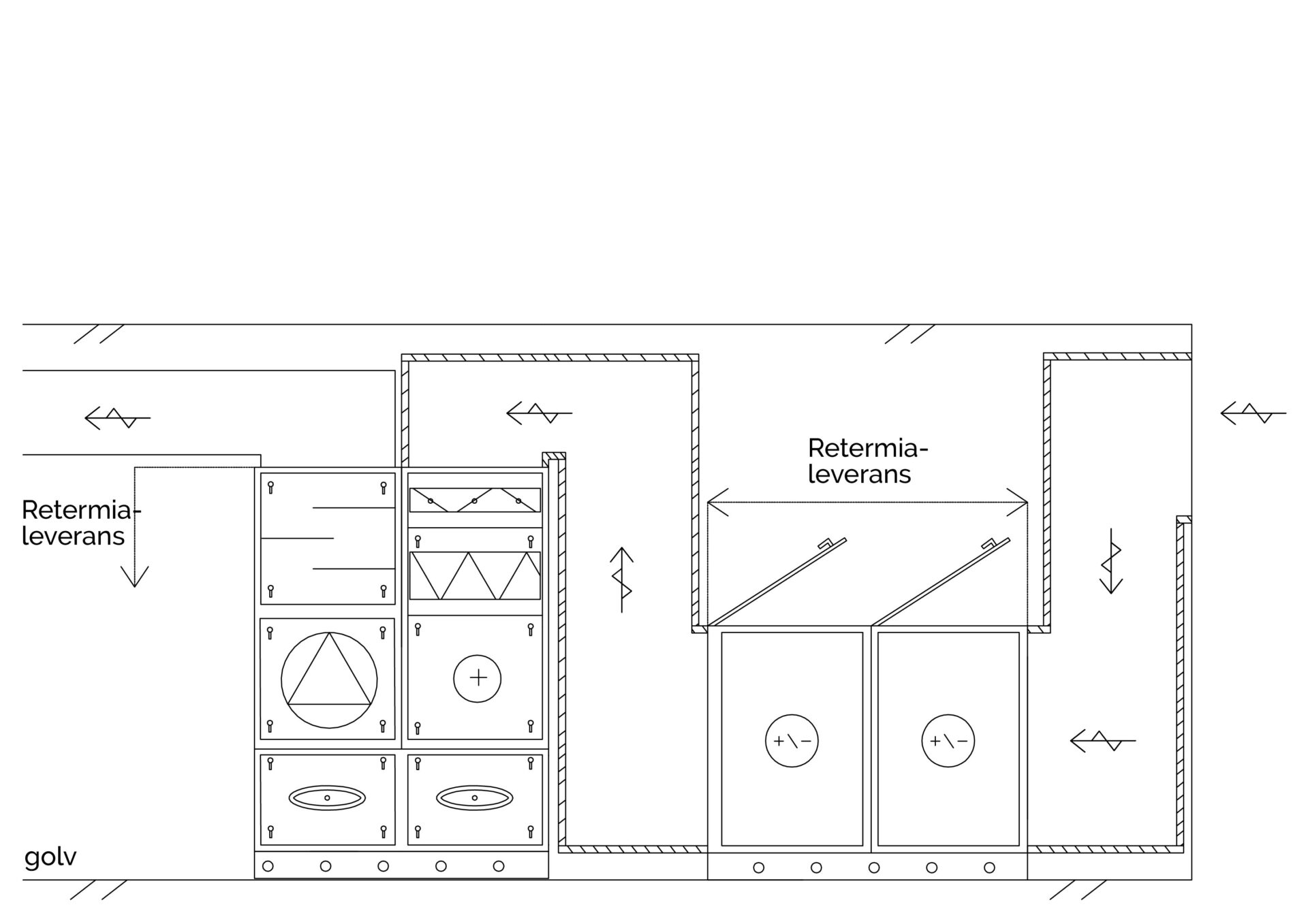

Installationsprincip för tilluftsaggregatet RETCARE IN S när VÅV implementeras med en Retermia Standard -nålvärmeväxlare i friskluftskanalen.
Fördelar
- Litet utrymmesbehov. Ett aggregat med ett luftflöde på 1000 l/s kräver t.ex. bara en kvadratmeter golvyta.
- Den mest energieffektiva på marknaden. Mycket lågt internt motstånd innebär exceptionellt lågt SFP-värde: 0,5-0,8 kW/m³/s beroende på tryckfallen i kanalsystemet, VÅV- och kylbatterier.
- Tyst. För de flesta applikationer krävs inget separat maskinrum.
- Lätt att installera. RETCARE MODULAR aggregatet är lätt att transportera till installationsplatsen och snabb att installera.
- Tillförlitlig och underhållsvänlig. Underhåll kan också utföras på vintern.
Utrustningsval
RETCARE IN S finns i flera olika storlekar. Aggregatets storlek bestäms av luftvolymen. Fläktarna
i aggregatet är vanligtvis utrustade med EC-motorer.
Tabell för preliminärt urval för tilluftsaggregat RETCARE IN S | ||||||||
|---|---|---|---|---|---|---|---|---|
luftflöde l/s | bredd mm | längd mm | höjd mm | vikt kg | ||||
500-1200 | 1600 | 800 | 2200 | ca 400 | ||||
1000-1700 | 1600 | 1100 | 2200 | ca 450 | ||||
1400-2400 | 2200 | 1100 | 2300 | ca 550 | ||||
1800-3100 | 2200 | 1400 | 2300 | ca 600 | ||||
Konstruktion och funktion
Aggregatet består av två vertikala sektioner och en bottensektion. Den kan transporteras i tre delar
till installationsplatsen.
I luftflödesriktningen innehåller den första vertikala sektionen avstängningsspjäll, filtrerings- och värmefunktionerna. Huvudfiltrets filtreringsklass kan väljas mellan M5 och F9.
Nålvärmeväxlare uppströms filtret fungerar också som G3-förfilter. Den andra vertikala delen innehåller fläkt- och ljuddämpningsfunktionerna. Bottendelen har ett uppsamlingstråg och
en dräneringsanslutning. Tilluften strömmar från en vertikal del till en annan i bottendelen.
Värmeväxlarna är nålvärmeväxlare med aluminiumnålar, aluminium- eller kopparrör och kopparfördelningsrör. Värmeåtervinnings- och kylbatterierna är placerade utanför aggregatet:
på taket, på ytterväggen, i en luftkammare eller i en kanal.
Aggregatet är utrustad med sensorer och fläkten med säkerhetsbrytare. Isolering är mineralull (isoleringstjocklek 50 mm).
Aggregatets handled kan ändras på arbetsplats genom att de vertikala sektionernas position ändras.
Anslutningarna för från- och tilluftskanalerna är placerade ovanpå aggregatet och värmebatteriets röranslutningar är placerade bakom aggregatet. För anslutning av vätskekopplingar bör det finnas tillräckligt fritt utrymme (minst 200 mm) mellan aggregatet och väggen.
Underhåll
Nålvärmeväxlare i enheterna rengörs genom dammsugning och högtryckstvätt.
Aggregatet servas från enhetens framsida. Alla funktionsdelar kan servas genom serviceluckor.
För underhåll bör det finnas minst lika mycket fritt utrymme på aggregatets servicesida som aggregatets längd.

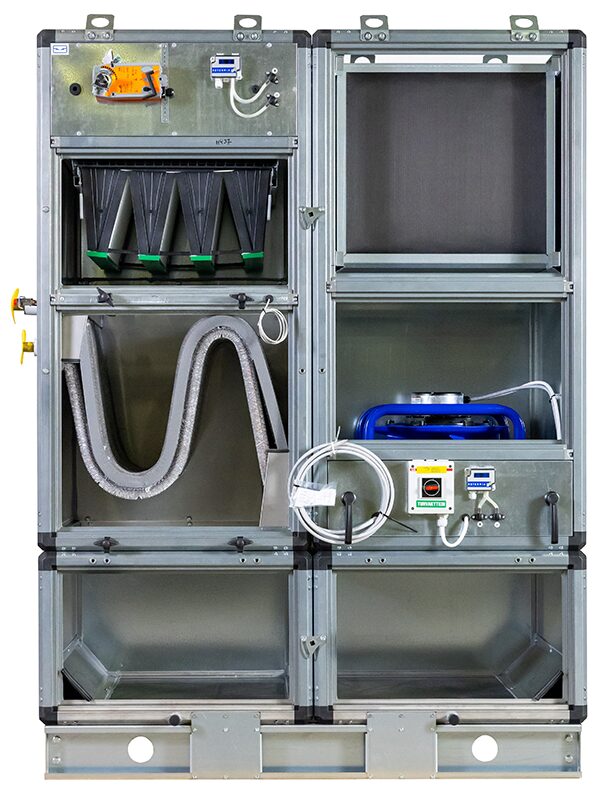

RETCARE IN S servas framifrån.
Aggregatets hänthet kan ändras på plats.
