RRETERMIA FACADE on arvorakennusten julkisivuille ja vaativiin sääoloihin soveltuva neulalämmönsiirrin. Se voidaan helposti lisätä myös olemassa olevan rakennuksen ilmanvaihtojärjestelmään. FACADE-levy voidaan valmistaa eri väri- ja pintamuotokuvioinneilla siten, että laite häivytetään rakennuksen julkisivumassaan tai tyylikkäällä tavalla korostetaan julkisivua.
RETERMIA FACADE sijoitetaan rakennuksen ulkoseinälle tukirakenteen päälle. Tuote voidaan osittain upottaa ulkoseinän sisään. Alla esimerkkejä yleisimmistä RETERMIA FACADE -lämmönsiirtimen sijoitusperiaatteista ilmanvaihtojärjestelmään.

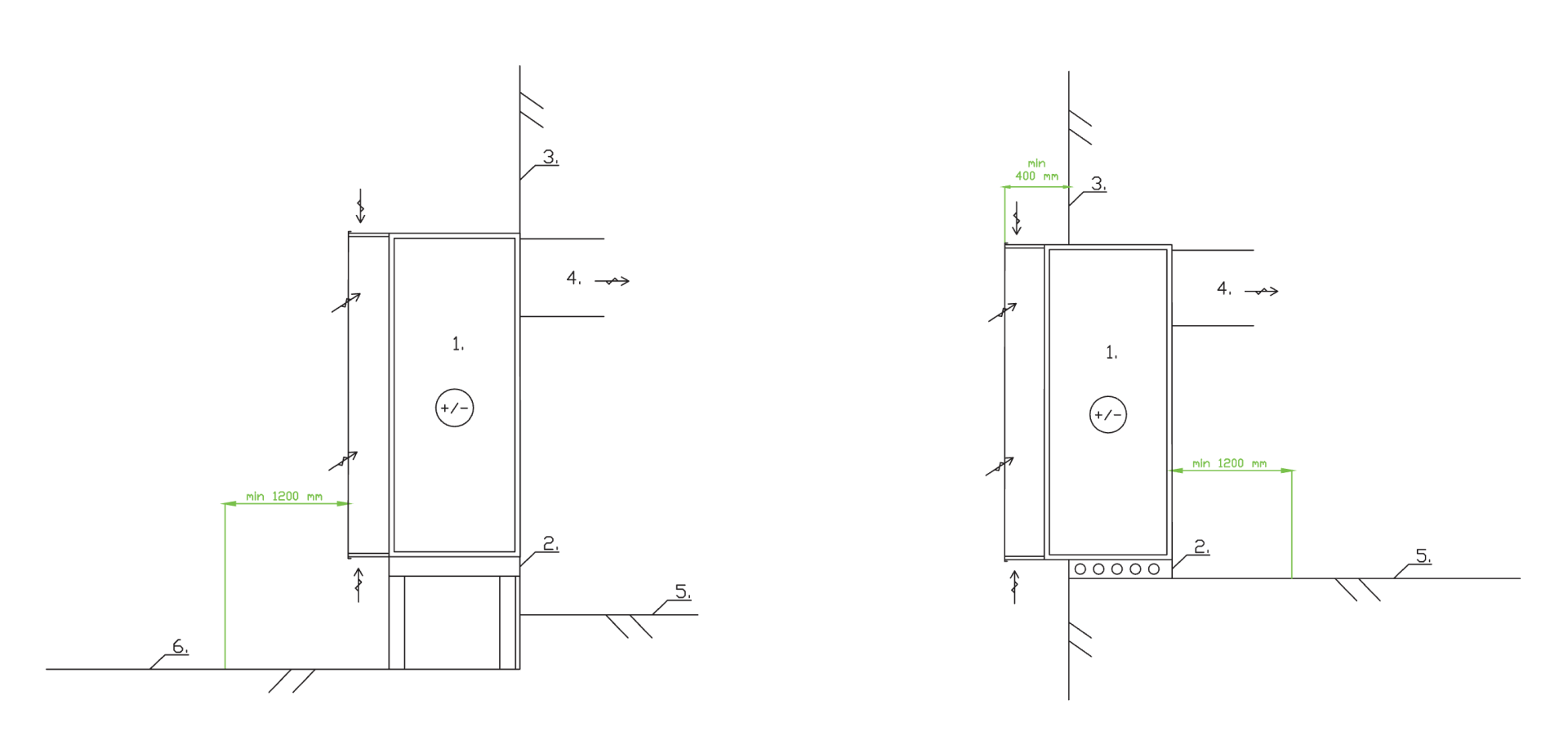

RETERMIA FACADE S asennusperiaatteita.
Vasemmanpuoleisessa kuvassa huolto tapahtuu ulkokautta ja oikeanpuoleisessa kuvassa rakennuksen sisältä käsin.
1. RETERMIA FACADE S -neulalämmönsiirrin tai rinnakkaiset neulalämmönsiirtimet.
2. Laitteen tuenta
3. Ulkoseinä
4. Kanava
5. Lattia
6. Maan pinta
Edut
- Tyylikäs ulkonäkö, jota voidaan muokata rakennuksen julkisivun mukaan.
- Voidaan osin upottaa rakennuksen julkisivuun.
- Voidaan asentaa korkealla seinällä olevaan ilmanottoon.
- Soveltuu myös sääolosuhteiltaan vaativiin ilmanottoihin (kova tuuli, rankka vesisade, lumipyry). Ulkoilma otetaan laitteen sivuilta sekä ylä- ja alareunoilta: tuulen paine ei pääse vaikuttamaan ilmanottoon tai tuloilmapuhaltimen toimintaan.
- Säästää tilaa tuloilmakoneessa ja pienentää ilmanvaihtojärjestelmän SFP-lukua.
- Pieni ilmapuolen painehäviö ja korkea lämmöntalteenoton hyötysuhde. Tehokasta lämmön talteenottoa sähköä tuhlaamatta.
- Neulapinta toimii G3-tason esisuodattimena.
- Lineaarinen lämmönsiirtokyky ilma- ja nestevirtauksen funktiona. Mahdollistaa usean, ilmamäärältään pienen, tuloilmakoneen lämmöntalteenoton ja/tai tuloilman jäähdytyksen yhdellä laitteella.
Koko, rakenne ja toiminta
RETERMIA FACADEn ulkomitat määräytyvät ilmamäärän ja käytettävissä olevan tilan perusteella. Laitteen tarkat tiedot löytyvät projektikohtaisista mitoitusdokumenteista.

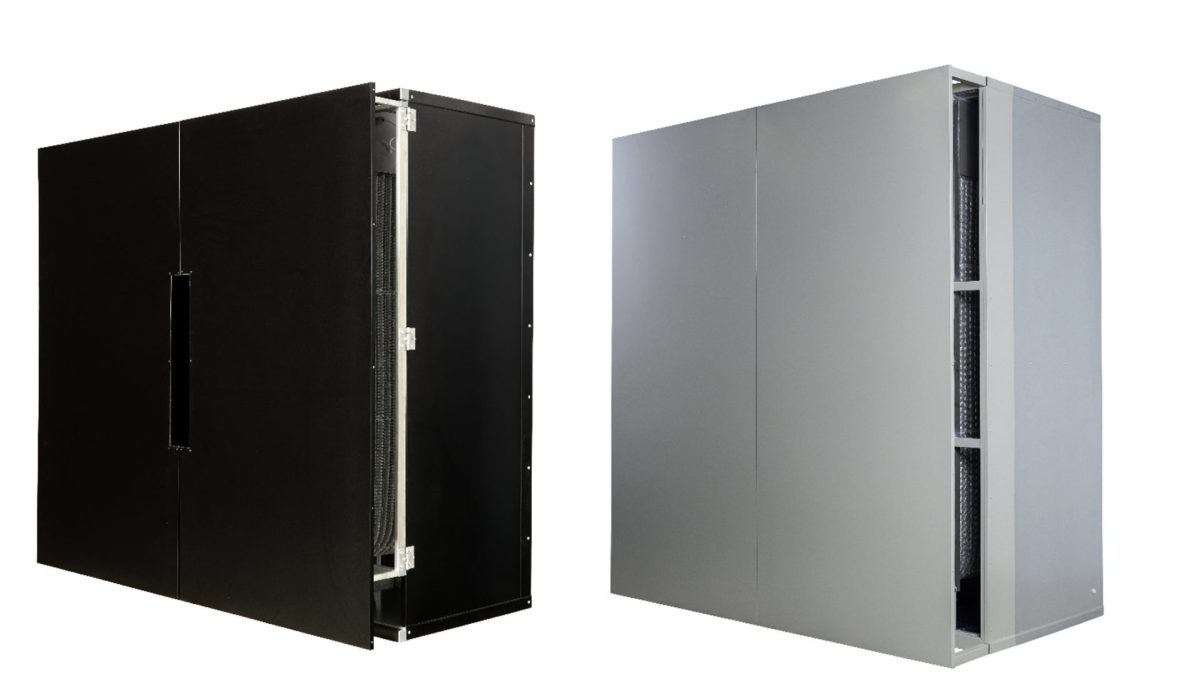

RETERMIA FACADE voidaan valmistaa värilliseen ja kuvioituun peltiin. FACADE-levyn pintaan voi asentaa mm. teippauksia, valomainoksia tai erillisiä koristekappaleita. Neulalämmönsiirrin voidaan korroosiosuojapinnoittaa.
Lämmönsiirtopinta on taivutettu U-kirjaimen muotoon, mikä kasvattaa lämmönsiirtimen otsapinta-alaa. Neulapinta toimii G3-tason esisuodattimena. Kanava- ja putkilähdöt ovat joko ilman virtaussuuntaan tai ylöspäin. Laite voidaan huoltaa joko ulkoa tai rakennuksen sisäpuolelta käsin.
Neulalämmönsiirtimen neulat ovat alumiinia, putket ovat alumiinia tai kuparia ja jakotukit kuparia. Neulaputket on varustettu sisäpuolisilla turbulaattoreilla nestepuolen lämmönsiirron tehostamiseksi. Ilma ohjataan neulalämmönsiirtimen lävitse. Neulaputken sisällä kulkeva neste lämmittää tai jäähdyttää ilmaa.
Alustava laitevalinta
Alla on taulukko alustavista ulkomitoista ja painoista tilavarauksia varten. Myös muut kuin taulukossa esitetyt ulkomitat ovat mahdollisia. Laitteen tarkat mitat löytyvät projektikohtaisista mitoitusdokumenteista.
RETERMIA FACADE S ulkomitat: | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ilmamäärä l/s | leveys mm | pituus mm | korkeus mm | paino kg | |||||||||||||||
500–1500 | 2300 | 550–900 | 2100 | 400–700 | |||||||||||||||
1500–2500 | 2400 | 800–1100 | 2400 | 700–900 | |||||||||||||||
2500–3000 | 2400 | 1100–1200 | 2600 | 900–1000 | |||||||||||||||
3000–3500 | 2450 | 1200–1300 | 2600 | 1000–1100 | |||||||||||||||
Huolto
Neulalämmönsiirtimet puhdistetaan imuroimalla ja korkeapainepesurilla.
RETERMIA FACADEn huolto tapahtuu sivusta avattavan huoltokannen kautta. Huolto voidaan suorittaa joko ulkokautta tai rakennuksen sisältä käsin. LTO-laitteen kautta päästään nuohoamaan raitisilmakanavisto. Laite on varustettu pesuvesialtaalla, altaan alapuolisella sulatusvastuksella ja viemäröintiyhteillä.

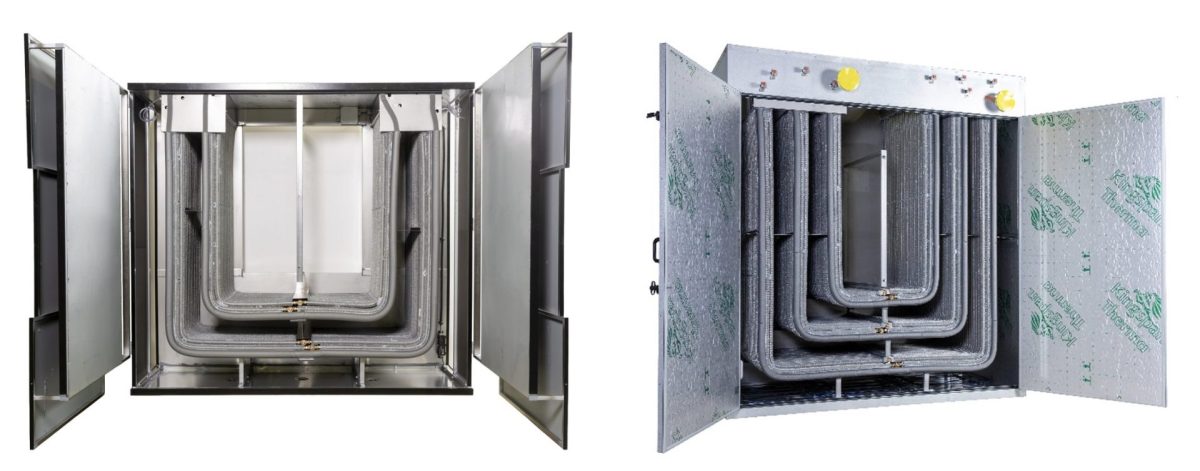

RETERMIA FACADE S huoltokannet auki, kun huolto tapahtuu ulkokautta (vasen) ja rakennuksen sisältä käsin (oikea).
